振動制御

機械の個体伝搬振動

ROSTAの高効率な防振ソリューションを利用して、産業機械から周囲の環境や構造物への振動や騒音の伝達を制限します。

テクノロジーを知る

ROSTA は、タマネギの選別シェーカーから鉱山の脱水スクリーンまで、あらゆる自由振動システムに最高レベルの分離性と効率性を備えたサスペンションシステムを提供しています。

製品情報

製品カタログをダウンロードして、技術的な製品情報や詳細な技術概要などをご覧いただくか、営業部にお問い合わせの上、ROSTA の活用方法をお問い合わせください。

製品カタログ

営業担当者にお問い合わせください

電卓

防振マウントセレクター

総支持荷重 [最小 70N]

加振周波数 [最大 *100 HZ]

ROSTA マウントの数

Option	ROSTA エレメントタイプ	ROSTA エレメントサイズ	自然周波数	振動遮断
標準マウント

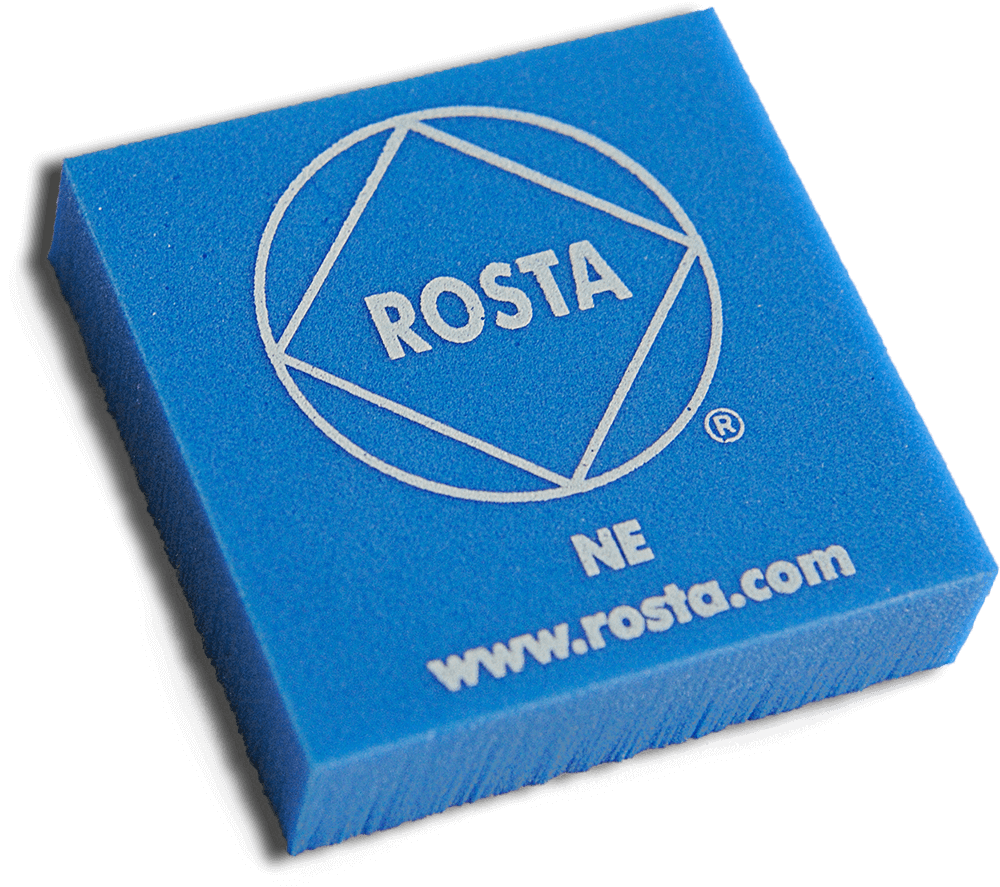

-	NE
-		Outside load range
Min	V	V 38	15 Hz to 12 Hz	100% to 100%
Max		V 45	14 Hz to 12 Hz	100% to 100%
Min	N/NOX	N 80 M12	25 Hz to 22 Hz	99% to 99%
Max

Option	ROSTA エレメントタイプ	ROSTA エレメントサイズ	静的高さ：負荷なし	圧縮	静的高さ：負荷あり	残りの圧縮	自然周波数	Approx. Vibration Isolation
標準動的マウント
Min	ESL	ESL 45	143 mm	61 % 20 mm	123 mm	13 mm	4.1 Hz	99.8 %
Max		ESL 50	170 mm	7 % 2 mm	168 mm	30 mm	4.9 Hz	99.8 %
Min	AWI	AWI 45	177 mm	89 % 29 mm	148 mm	3 mm	3.0 Hz	99.9 %
Max		AWI 50	194 mm	9 % 3 mm	191 mm	32 mm	4.7 Hz	99.8 %

Option	ROSTA エレメントタイプ	ROSTA エレメントサイズ	静的高さ：負荷なし	圧縮	静的高さ：負荷あり	残りの圧縮	自然周波数	Approx. Vibration Isolation
高振幅動的マウント
Min	AB/ABI	AB/ABI 50	380 mm	57 % 59 mm	321 mm	44 mm	2.2 Hz	99.95 %
Max		AB/ABI 50-2	380 mm	5 % 5 mm	375 mm	98 mm	2.4 Hz	99.94 %
Min	AB-D	AB-D 45	298 mm	50 % 29 mm	269 mm	29 mm	3.4 Hz	99.88 %
Max		AB-D 50	329 mm	10 % 6 mm	323 mm	51 mm	3.6 Hz	99.87 %
Min	AB/ABI-HD	AB/ABI-HD 50	376 mm	20 % 13 mm	363 mm	50 mm	3.0 Hz	99.91 %
Max
Min	AB TWIN	Outside load range
Max
Min	HS/HSI	HS/HSI 50	288 mm	20 % 14 mm	302 mm	55 mm	3.1 Hz	99.90 %
Max

Selection tool recommendations are general in nature and may not be suitable for specific applications and installations. Consider the comprehensive product data and guidelines provided in the ROSTA catalogue and other resources. For further assistance, contact your local ROSTA representative

ROSTA 防振マウントセレクターは防振マウントを選択するための指標となります。

1.振動遮断：推定値であり、減衰効果を含んでいません。具体的なデータや減衰係数については ROSTA にお問い合わせください。
わせください。
コールドフロー効果（ゴムの沈み込み）を含んでいません。
負荷は均等にかかっていると仮定しています。臨界未満の用途の実現性については ROSTA にご相談ください。
効率的なマウントパフォーマンスを確保するために、振動の振幅と残りの圧縮を考慮する必要があります。 ROSTA マウントは X、Y、Z 方向に異なる容量を持つことがあります。
ROSTA mountings can have dissimilar capacities in X, Y, Z directions.
* 高振幅、高周波数の振動は ROSTA エレメントを過熱させる可能性があります。50Hz 以上の周波数で、振幅が ROSTA エレメントの回転角 0.5° に相当する圧縮を超えることはできません。
他の防振マウントもご利用可能です。

詳細は ROSTA にお問い合わせください。

種類

90-02102018-050376

ESLモデル

ROSTA 防振マウントESLモデルは、中周波および低周波の振動を吸収することを目的としており、圧縮、張力、せん断荷重、および複合荷重を許容するように設計されています。どのような場所にも設置でき、天井や壁への取り付けにも最適です。

Due to the mechanically secured principle of the anti-vibration mounts type ESL no tearing off is possible. These elements are maintenance-free, insensitive to water and dirt and suitable for temperatures from -40°C to +80°C. The housing and core of the elements up to size 45 are made of light alloy with steel brackets. The housing of size 50 is made of GGG 40. All elements are paint-finished.

see details

90-29102018-041952

Nタイプ

機械、装置、設置は、立ち上がっているだけでなく、機能します。どちらの機械取付けタイプにも、地面の不均一性を補正するための旋回式関節接合が装備されています。

これらの機械マウントの利点は
、レベリングシステムを備えた、衝撃吸収、滑り止め、耐腐食性です。

振動と固体伝搬騒音の分離、空調設備、木工機械、ポンプ、タンク、容器などの水平調節が必要な機械や装置の場合も、輸送システム、ツーリングマシン、組み立てライン、ワークショップ機器のために。

For the isolation of vibrations and solid-borne noise, also for machinery and apparatus requiring levelling, such as air conditioning plants, woodworking machinery, pumps, tanks, containers, transport systems, tooling machines, asssembly lines and workshop equipment.

see details

90-15032021-054532

NOXモデル

The advantages of these machine Mounts are:
これらの機械マウントの利点は、食品安全、耐食性（ 1.4301/1.4305 ）、抗菌用途です。

see details

90-02102018-050688

Vモデル

ROSTA 防振マウントVモデルは、多方向ダンパーで、圧縮、張力、せん断荷重、および複合荷重を許容するように設計されています。どのような場所にも設置でき、天井や壁への取り付けにも最適です。

Due to the mechanically secured principle of the anti-vibration mounts type V no tearing off is possible. These elements are maintenance-free, insensitive to water and dirt and suitable for temperatues from -40°C to +80°C. The core is made of light alloy, the outer housing and brackets of steel. All elements are paint-finished.
